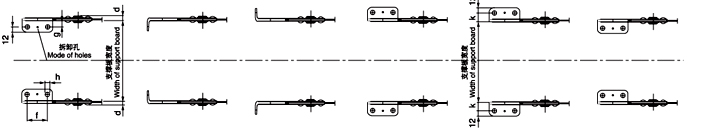

在內周上的標準聯結 　　 聯結方式A　 聯結方式B　 在外周上的聯結方式C 在外周上的聯結方式D 在內周上的聯結方式E
　　訂貨舉例：行程11.2m，彎曲半徑30Omm, 3 電纜直徑48， 3電纜直徑28，2軟管直徑36
　　GLE-A75/ 　 300× 6875 / 　　 350- 　　 D/E 　　 　 "S"

　　GLE 型的多種不同支撐板
　　GLE鋁合金型拖鏈與一般的拖鏈不同，它可通過固定的鋁型材滿足不同要求的需要，支撐板寬或達12OOmm ，在最高速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到最佳保護。
　　我們每二節鏈板提供一條支撐板。如每一節均需支撐板，請在訂貨時，訂10A/20A/30A/40A/50A ，而不是10B/2OB/30B/40B/50B。即GLE20A/200×2100/200 " h "或GLE20B/200×2100/200" h " 。
　　銀星（sillber Star）鋁合金護板的拖鏈。訂貨型號為10B/20B/30B。進一步的了解請參見下圖"銀星護板"。即GLE30B/200×2100/200"h"。

GLE—Ⅰ鋁合金型是解決較大鋼鏈的唯一的解決辦法。支撐板可根據使用者的要求生產。牢固的結構，使支撐板寬度可達到1200mm。
　　GLE-Ⅱ型帶塑料隔條，可隨意移動調節位置，進行多種分隔，如果電纜規格多，可選用此經濟的裝置。

　　GLE 型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可依顧客需要制作，適用子工作母機，移動機械等。其彎曲半徑為50-600mm ，鏈板高度為35-15Omm，可任意選用。
　　DLMA-GLE型鋼制拖鏈其使用行程最大為32米。適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。
　　拖鏈的支撐板寬度為15 〕 們m 至日刀mm ，孔與孔之間的間隔量為smm 。鏈板的高度，也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的，機床最大限度運轉時，如拖鏈的寬度超過300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

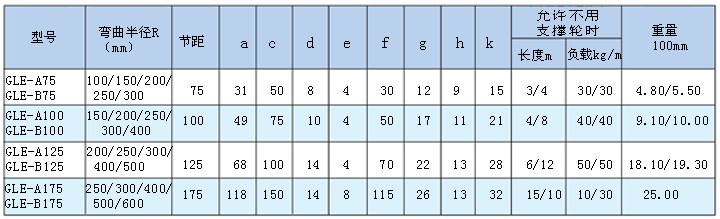

　　彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10 倍。彎曲半徑可根據所給表格選擇50-60Omm ，行程小的可相應選擇較小的半徑。

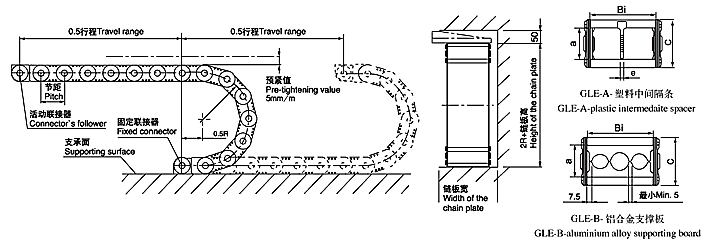

　　拖鏈的長＝112 行程＋4 個彎曲半徑，這只適用于當固定聯結是在行程的中點時。
　　拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內或外部，一般情況聯結部分在拖鏈內，而向外周。

　GLE 型的護板采用鋁合金全封閉型---"銀星護板"
　　型號GLE的拖鏈是新開發的"銀星護板" ，采用鋁合金制造，供用戶選用。訂貨號為10B/2OB/30B，而不是10A/2OA/3OA.
　　銀星護板的特點：
　　◇外形美觀。
　　◇護板結構裝置已經接受了15年以上的考驗．
　　◇極穩定，堅固的電纜保護，可達l000mm寬。
　　◇在任意一個部位都能打開拖鏈。
　　◇根據用戶需要可隨時加裝"銀星護板"。

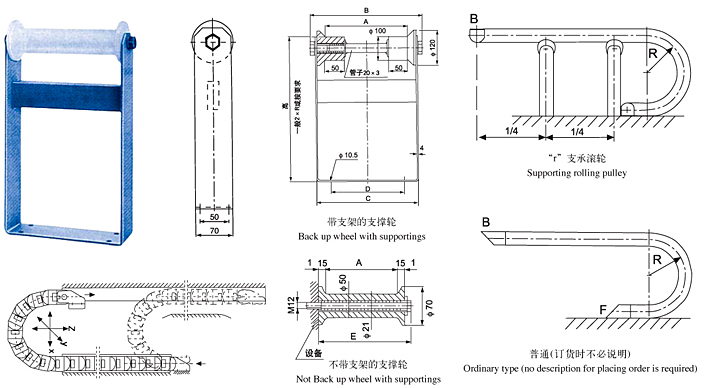

　　支撐輪制做圖
